Những trạm biến áp 500kV tích hợp đầu tiên

Những công việc chưa từng có tiền lệ bao giờ cũng mang nhiều thách thức. Tích hợp các trạm biến áp 500kV là một trong những công việc như vậy.
Đầu tiên phải kể đến là trạm biến áp 500kV Phú Mỹ . Năm 2003 trước áp lực của việc đóng điện cụm nhà máy nhiệt điện Phú Mỹ, EVN yêu cầu gấp rút phải đóng điện trạm biến áp 500kV Phú Mỹ để giảm thiệt hại do chậm phát điện từ nhà máy lên lưới điện Quốc Gia. Đây là một nhiệm vụ quan trọng và cấp bách.

Đường dây 500kV Phú Mỹ

Đẹp quá ! Cái gì cũng thẳng tít tắp

Máy biến áp 500kV Phú Mỹ, nhìn cái tường màu đỏ kìa -> phải gọi là hàng rào chống cháy

Trong vòng 30 ngày lắp đặt, thử nghiệm, Công ty ATS đã thực hiện thành công nhiệm vụ quan trọng này.
Trạm biến áp 500kV tích hợp đầu tiên chính thức được đưa vào vận hành.

Nghiệm thu đóng điện

Chuyển giao vận hành ngay và luôn

Khác với 500kV Phú Mỹ, trạm 500kV Tân Định là một trạm được quy hoạch sẵn sàng cho 3 xuất tuyến 500kV, 2 máy biến áp 500/220/35kV, 2 máy biến áp 220/110/22kV, 12 ngăn lộ 220kV và 15 ngăn lộ 110kV. ATS đã thắng thầu trong dự án này khi vượt qua các tên tuổi lớn như Siemens, Areva, ...

Sân trạm biến áp 500kV Tân Định

Máy biến áp 220/110/22kV, rào kín thế, ống chữa cháy đấy

Các tủ điều khiển bảo vệ ngoài trời đã được đấu nối, đang trong thời gian thí nghiệm tại hiện trường

Bên trong tủ điều khiển bảo vệ ngoài trời, đã đấu nối, thí nghiệm và đánh số các sợi cáp

Bàn vận hành hệ thống tích hợp

Sau 2 tháng thi công, thí nghiệm hiệu chỉnh và nghiệm thu đóng điện tại hiện trường, hệ thống đã chính thức đóng điện vận hành vào ngày 28/8/2005

Bonus:

Trạm biến áp 220kV Thủ Đức đã cải tạo từ kiểu truyền thống lên trạm tích hợp

Trạm biến áp 220kV Thủ Đức thuộc quản lý của Công ty Truyền tải điện 4, được thiết kế và xây dựng theo kiểu truyền thống từ những năm 90

Trạm đã được Công ty ATS cải tạo nâng cấp thành trạm biến áp 220kV tích hợp lớn nhất Việt Nam năm 2003.
Dưới đây là những hình ảnh về hệ thống điều khiển bảo vệ của trạm trước khi cải tạo

Bàn vận hành, giám sát và điều khiển

Hệ thống tủ bảo vệ rơle cũ

Phía sau hệ thống tủ bảo vệ điều khiển cũ

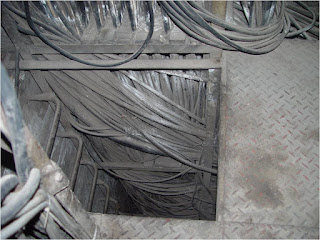

Mương cáp vào nhà điều hành của trạm

Sau khi cải tạo, không những mang lại những thay đổi lớn về cảnh quan, hệ thống tích hợp trạm còn mang lại những lợi ích trước đó chưa từng được biết đến tại đây
Những hình ảnh này cho thấy sự thay đổi hoàn toàn của cả một trạm biến áp 220kV lớn nhất Việt Nam chỉ trong vòng 3 tháng

Bàn vận hành mới cùng hệ thống tích hợp

Hệ thống tủ điều khiển bảo vệ ngoài trời, quá đẹp

Phía sau tủ điều khiển bảo vệ ngoài trời

Mương cáp chính vào nhà điều hành chỉ còn như cái rãnh nước

cáp đâu hết rồi ? (đã biến thành cáp quang)

Ước gì trạm biến áp nào cũng được thế này, tạm biệt quá khứ
